Jak uziemić stację ładowania EV? Praktyczny przewodnik bez ściemy

Uziemienie stacji ładowania samochodów elektrycznych to temat, który może wydawać się trywialny. W końcu — wystarczy wbić szpilkę, dorzucić bednarkę i gotowe, prawda? Otóż… nie do końca. W praktyce projektowej i wykonawczej, temat uziemienia to prawdziwa układanka zależności, wyjątków i lokalnych uwarunkowań, które potrafią zaskoczyć nawet doświadczonego elektryka.

W tym artykule nie będziemy cytować norm z pamięci ani straszyć paragrafami. Zamiast tego — konkretna wiedza z terenu, prosto z wykopów i szaf zasilających. Jeśli stawiasz, projektujesz albo serwisujesz stację ładowania — ten przewodnik jest dla Ciebie.

Dlaczego uziemienie jest tak ważne?

Bezpieczne uziemienie to podstawa ochrony ludzi, urządzeń i budynków. W kontekście ładowarek EV, szczególnie tych z mocą powyżej 3,7 kW, mamy kilka priorytetów:

• Ochrona przed porażeniem prądem – w razie awarii izolacji,
• Zabezpieczenie przeciwprzepięciowe – zwłaszcza przy obecności ochronników,
• Zgodność z wymaganiami UDT – jeśli instalacja przekracza 3,7 kW i ma być zgłoszona,
• Minimalizacja ryzyka pożaru – niewłaściwe uziemienie = potencjalna iskra tam, gdzie nie powinna.

„To zależy…” – czyli od czego właściwie?

Każda instalacja jest inna, ale najczęstsze czynniki, które wpływają na sposób wykonania uziemienia, to:

• Obecność ochronników przepięciowych – T2? T1+T2?
• Odległość stacji od złącza kablowego (ZK) – stacja przy ścianie czy 60 m dalej na parkingu?
• Grubość i typ kabla zasilającego – linka 5×10 mm² czy 5×25 mm²?
• Czy kabel jest już ułożony? – projektujemy od zera, czy mamy „po robocie”?
• Charakter gruntu – suchy gliniasty piach czy błogosławiony wilgotny czarnoziem?
• Rodzaj przyłącza do sieci – ziemne, napowietrzne, wewnętrzna rozdzielnica?

Wszystko to sprawia, że uniwersalne „checklisty” często zawodzą. Trzeba myśleć kontekstowo.

Najczęstszy wariant w Polsce: „ZK przy budynku, stacja przy parkingu”

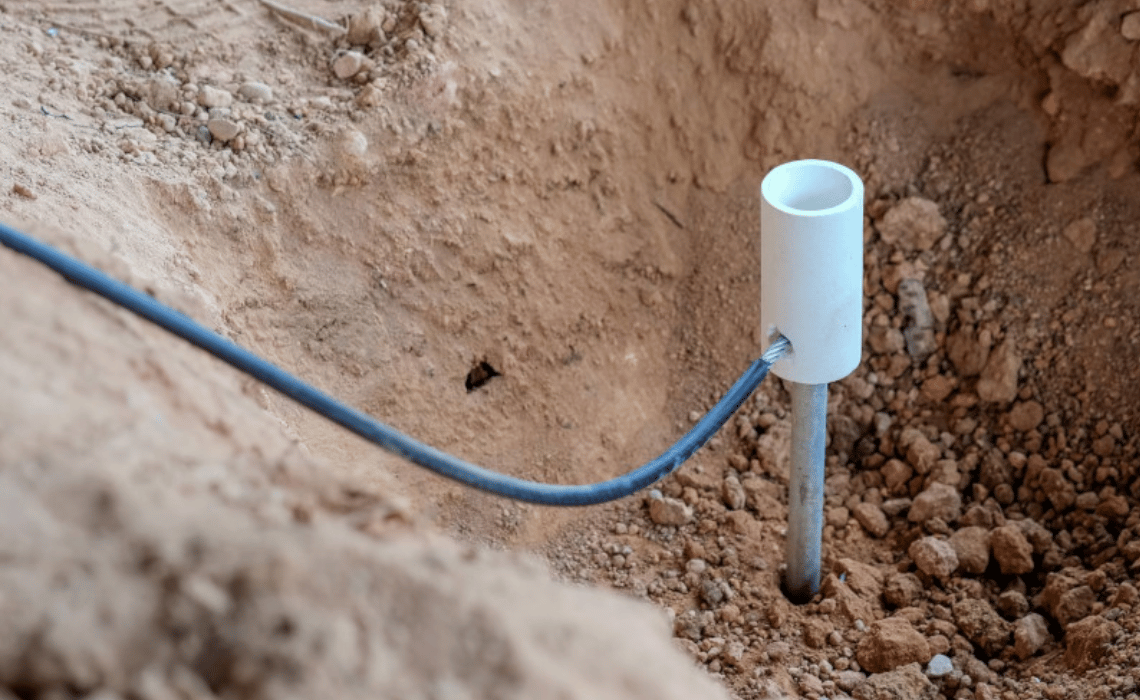

W tym scenariuszu najczęściej stosuje się tzw. szpilkę uziemiającą (np. ocynkowana, 3 m) oraz bednarkę prowadzoną w wykopie równolegle do kabla zasilającego. Prosty, skuteczny i najczęściej wystarczający układ.

Przykładowy zestaw „ziemia + szpilka + linka”:

• Szpilka 3 m
• Bednarka 25×4 mm – min. 2 m do ładowarki
• Złącze skręcane (lub spawane — jeśli chcemy „na czysto”)
• Linka PE 16 mm² + tulejki TI16

Opcjonalnie: rurka ochronna na wyjściu linki z ziemi, jeśli nie idziemy od razu do stacji.

Alternatywy i wyjątki

– Gdy stacja jest blisko ZK i kabel gruby

Jeśli kabel PE idzie bezpośrednio z rozdzielnicy, jest odpowiednio zabezpieczony, a ochrona przepięciowa jest w ZK — można zrezygnować z dodatkowego uziomu przy samej stacji.

– Gdy kabel jest cienki lub długi

Wówczas warto dodać lokalny uziom, nawet jeśli główny PE formalnie „dojeżdża” — chodzi o lokalną redukcję potencjału i bezpieczeństwo.

– Gdy kabel już leży, a nikt nie pomyślał o uziemieniu

Wtedy jedynym sensownym rozwiązaniem jest wbijanie szpilki przy stacji — czasem nawet dwóch, jeśli jedna nie daje odpowiedniego pomiaru rezystancji.

Load balancing a uziemienie

Stacje z dynamicznym zarządzaniem mocą często wymagają obecności ochronników T2 lub T1+T2 — a to z kolei determinuje konieczność uziemienia. Jeśli system zarządzania mocą znajduje się w rozdzielnicy – uziemienie robimy tam. Jeśli w samej stacji – uziemienie musi być przy stacji.

Uziemienie a pomiary odbiorcze

• Zły pomiar = brak zgody na uruchomienie.
• Nieprawidłowy sposób wykonania = zastrzeżenia od UDT.
• Uziemienie to nie tylko kwestia „bo tak trzeba”, ale też realny warunek odbioru instalacji.

Przykładowe błędy z terenu

• Brak uziemienia przy długim kablu (ponad 50 m)
• Brak szpilki, mimo że ochronnik T1+T2 był w stacji
• Spięcie PE do konstrukcji stacji bez jakiegokolwiek pomiaru
• Linka PE ułożona luzem bez ochrony — zniszczona po 3 miesiącach przez wilgoć i sól drogową

Praktyczne porady wykonawcze

• Jeśli masz do wyboru – ułóż bednarkę z kablem.
• Jeśli nie masz – wbij szpilkę, choćby jedną, przy stacji.
• W terenie słabo przewodzącym — bij głębiej albo więcej.
• Spawaj złącza w ziemi, jeśli chcesz spać spokojnie.

Co mówi norma?

Tu byłoby miejsce na PN-HD 60364 i inne pozycje, ale szczerze — normy dopuszczają różne rozwiązania w zależności od typu sieci, układu TN-C, TN-S, TT itd. Trzeba interpretować z głową.

Na koniec: 5 scenariuszy i co zrobić

Uziemienie ładowarki EV to nie checklista. To decyzja techniczna zależna od dziesiątek zmiennych. Najważniejsze? Nie robić „na pamięć”. Lepiej zadać jedno pytanie za dużo niż po odbiorze zastanawiać się, dlaczego pomiar wyszedł 160 Ω.

Projektanci, wykonawcy i inwestorzy — pamiętajcie: z prądem nie ma żartów. I z uziemieniem też nie.
