Na pierwszy rzut oka wszystko wygląda poprawnie. Samochód ładuje się codziennie, przewód działa, zabezpieczenia nie wybijają, a użytkownik przez kilka lat nie widzi żadnego problemu. Właśnie dlatego ładowanie samochodu elektrycznego z klasycznego gniazdka bywa tak zdradliwe. Instalacja może pracować poprawnie przez rok, dwa, a nawet trzy lata, aż nagle pojawi się przegrzanie styku, nadtopienie gniazda albo uszkodzenie przewodu.
To nie jest teoria. W praktyce serwisowej coraz częściej spotykamy instalacje, w których wieloletnie ładowanie w trybie Mode 2 doprowadziło do degradacji połączeń elektrycznych. Zdjęcia nadtopionych gniazd i spalonych styków pojawiają się regularnie również wśród użytkowników EV. Problem polega na tym, że uszkodzenie zwykle rozwija się bardzo powoli i przez długi czas pozostaje niewidoczne.
Dlaczego gniazdko wytrzymuje kilka lat, a później ulega uszkodzeniu?
Standardowe gniazda instalacyjne projektowane są głównie pod odbiory chwilowe lub zmienne. Ładowanie samochodu elektrycznego wygląda zupełnie inaczej. Pojazd potrafi pobierać prąd 10 do 16 A nie przez kilka minut, ale przez wiele godzin bez przerwy. Taki charakter pracy powoduje stałe nagrzewanie styków.
Początkowo instalacja może działać prawidłowo. Problem zaczyna się wraz ze starzeniem materiału, utlenianiem styków oraz niewielkim luzowaniem połączeń. Wystarczy minimalny wzrost rezystancji kontaktu, aby temperatura zaczęła gwałtownie rosnąć. Im wyższa temperatura, tym większa degradacja styku. Powstaje efekt lawinowy.

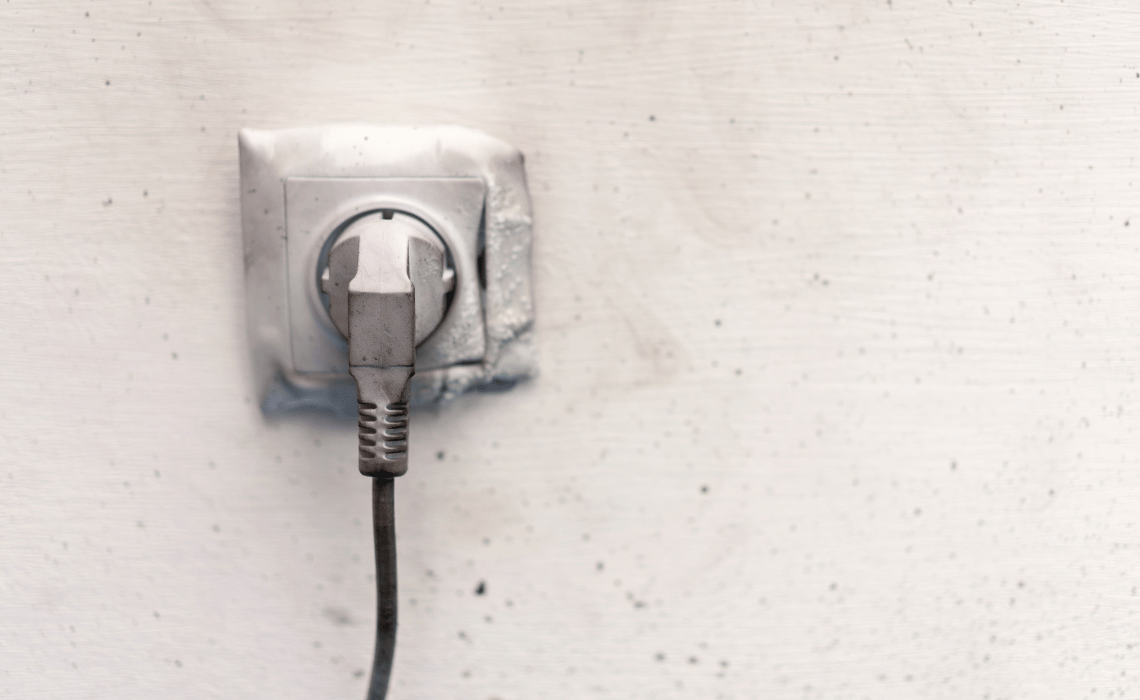

W praktyce często wygląda to dokładnie tak jak na załączonych zdjęciach. Najpierw pojawia się lekkie przebarwienie bolców lub gniazda. Później plastik zaczyna mięknąć i deformować się pod wpływem temperatury. Następnie dochodzi do nadtapiania przewodu lub obudowy gniazda. W końcowej fazie może dojść do zwarcia albo całkowitego wypalenia styku.
Co istotne, zwarcie wcale nie musi być najgroźniejszym scenariuszem. Znacznie bardziej niebezpieczna jest sytuacja, w której połączenie grzeje się przez długi czas bez zadziałania zabezpieczenia. Temperatura może wtedy lokalnie przekraczać kilkaset stopni Celsjusza, prowadząc do uszkodzenia izolacji przewodów lub zapłonu materiałów znajdujących się w pobliżu.
Mode 2 a Mode 3 – kluczowa różnica bezpieczeństwa
Ładowanie z gniazdka realizowane jest w trybie Mode 2 zgodnie z IEC 61851. W takim układzie samochód podłączany jest do standardowego gniazda 230 V lub siłowego 400 V przy użyciu przewodu z modułem ICCB. Sam przewód posiada podstawowe funkcje zabezpieczające, ale nadal wykorzystuje klasyczne gniazdo instalacyjne jako punkt zasilania.
W wielu krajach z rozwiniętym rynkiem elektromobilności Mode 2 traktowany jest jako rozwiązanie tymczasowe lub awaryjne. Powód jest prosty. Klasyczne gniazda nie były projektowane do wielogodzinnego, codziennego obciążenia bliskiego wartości nominalnej.
Znacznie bezpieczniejszym rozwiązaniem jest ładowanie w trybie Mode 3, czyli wykorzystanie dedykowanej stacji wallbox podłączonej bezpośrednio do instalacji elektrycznej. W takim układzie stacja posiada własne zabezpieczenia, kontrolę temperatury, komunikację CP i PP oraz nadzór nad procesem ładowania.
Jeżeli pojawi się problem z instalacją, stacja po prostu przerwie ładowanie. W przypadku przegrzewania, błędu komunikacji lub nieprawidłowych parametrów zasilania wallbox nie załączy toru mocy. To ogromna różnica względem zwykłego gniazdka, które nie analizuje stanu połączenia i nie kontroluje temperatury styku.
Dlaczego warto wykonywać regularne pomiary?
Jeżeli instalacja Mode 2 już istnieje, warto przynajmniej raz w roku wykonać jej kontrolę. Szczególnie istotne są pomiary rezystancji połączeń, kontrola temperatury styków pod obciążeniem oraz sprawdzenie momentów dokręcenia zacisków.
W praktyce wiele problemów można wykryć znacznie wcześniej, zanim dojdzie do uszkodzenia gniazda. Niestety użytkownicy często zakładają, że skoro instalacja działa od kilku lat, to jest bezpieczna. Tymczasem największe ryzyko pojawia się właśnie po dłuższym czasie eksploatacji, gdy materiały zaczynają się starzeć.
Dlatego w nowoczesnych instalacjach EV rekomendowanym rozwiązaniem pozostaje Mode 3 i dedykowany wallbox podłączony bezpośrednio do instalacji elektrycznej. To rozwiązanie bardziej przewidywalne, bezpieczniejsze i znacznie lepiej przygotowane do wieloletniej pracy z wysokim obciążeniem ciągłym.
