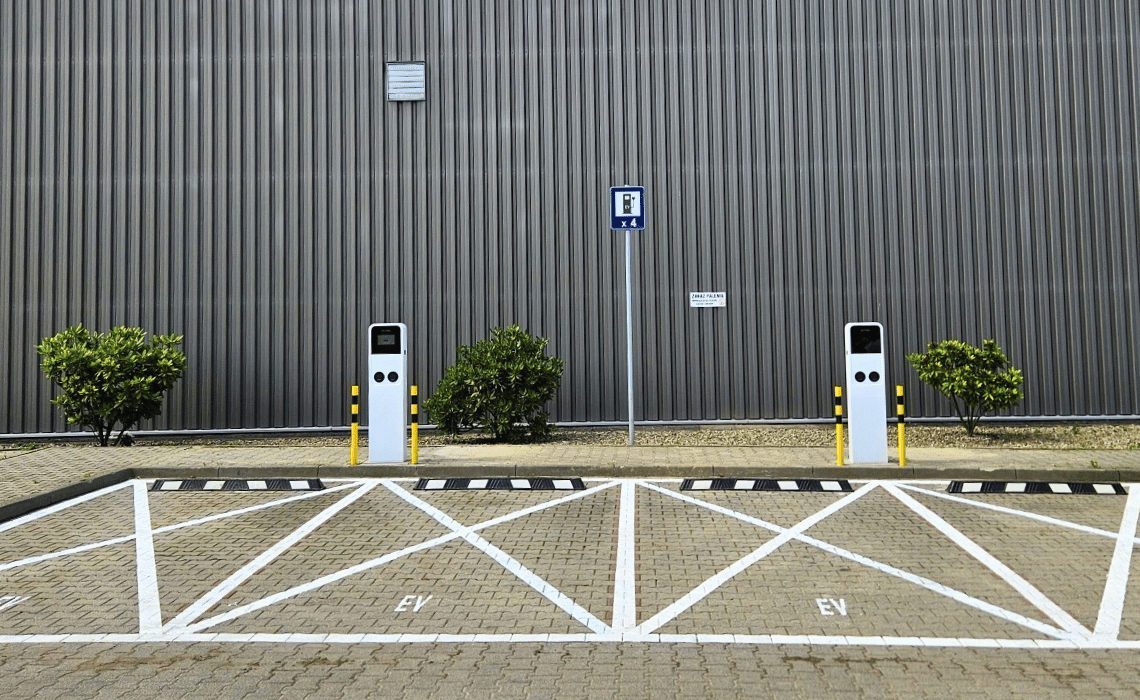

Stacja ładowania samochodów elektrycznych to nie tylko „gniazdko” czy słupek na parkingu. To zaawansowane urządzenie elektroenergetyczne, w którym przepływają duże prądy, a bezpieczeństwo użytkownika i pojazdu zależy od tego, czy instalacja została poprawnie zaprojektowana, wykonana i utrzymywana.
Wymagania prawne i normatywne jasno mówią: nie wystarczy wykonać jednego pomiaru. Potrzebny jest zestaw badań, które razem dają pełny obraz stanu instalacji. Każdy z pomiarów odpowiada na inne pytanie o bezpieczeństwo:
- Czy przewody ochronne są poprawnie połączone?
- Czy izolacja przewodów nie uległa uszkodzeniu?
- Czy uziemienie działa skutecznie?
- Czy wyłącznik różnicowoprądowy zadziała w razie awarii?
- Czy system ochrony przeciwporażeniowej faktycznie odłączy zasilanie, gdy pojawi się zagrożenie?
W tym artykule szczegółowo omówimy każdy rodzaj pomiaru, przedstawiając cele, procedury, kryteria akceptacji, typowe błędy oraz dobre praktyki.
Pomiar ciągłości przewodów ochronnych i czynnych
Cel pomiaru
Pomiar ciągłości przewodów PE (ochronnych) i wyrównawczych potwierdza, że wszystkie części przewodzące dostępne w stacji są poprawnie połączone z systemem uziemienia. Brak takiego połączenia oznacza ryzyko, że w razie uszkodzenia izolacji użytkownik dotknie elementu pod napięciem.
Procedura
- Wykonuje się pomiary między wyjściem PE adaptera pomiarowego a obudową, szyną wyrównawczą, dławicami kablowymi i innymi częściami przewodzącymi.
- Parametry pomiaru: napięcie 4–24 V, prąd ≥ 200 mA, niepewność ±30%.
- Zaleca się kompensację rezystancji przewodów pomiarowych (autozerowanie).
Kryteria akceptacji
Najczęściej przyjmuje się wartość ≤ 1 Ω, choć w praktyce dobre instalacje osiągają wartości kilkunastu miliomów.
Typowe błędy
- Pominięcie metalowych elementów konstrukcji.
- Brak kompensacji przewodów.
- Zbyt pobieżne protokołowanie wyników.
Pomiar rezystancji izolacji przewodów
Cel pomiaru
Izolacja przewodów ma chronić przed przepływem prądów upływowych, zwarciami i pożarem. Pomiar rezystancji izolacji pozwala wykryć uszkodzenia, które nie są widoczne gołym okiem.
Procedura
- Pomiary wykonuje się między przewodami czynnymi (L, N) oraz między przewodami czynnymi a PE.
- Stacja musi być odłączona od zasilania.
- Ograniczniki przepięć i inne wrażliwe urządzenia należy odłączyć, by nie zafałszować wyników.
Kryteria akceptacji
- 0,5 MΩ dla obwodów SELV i PELV.
- 1 MΩ dla obwodów do 500 V.
- 1 MΩ dla obwodów powyżej 500 V.
Specyfika stacji DC
W przypadku złączy prądu stałego rezystancję izolacji kontroluje urządzenie IMD (Insulation Monitoring Device). Klasyczny pomiar bywa niemożliwy, bo grozi uszkodzeniem elektroniki.
Typowe błędy
- Pomiar bez odłączenia stacji od zasilania.
- Nieuwzględnienie urządzeń automatyki w obwodzie.
- Niewłaściwy dobór napięcia probierczego.
Pomiar rezystancji uziemień roboczych
Cel pomiaru
Uziemienie to element, który decyduje o skuteczności zabezpieczeń. Jego rezystancja musi być na tyle niska, aby umożliwić bezpieczne odprowadzenie prądu zwarciowego.
Metody pomiaru
- Techniczna – z użyciem elektrod pomocniczych (najczęściej stosowana).
- Kompensacyjna – w specyficznych warunkach terenowych.
- Udarowa – w badaniach ochrony odgromowej.
Kryteria akceptacji
Wymagana rezystancja uziemienia to najczęściej < 10 Ω (dla ochrony przeciwporażeniowej i odgromowej).
Typowe błędy
- Niewłaściwe rozmieszczenie elektrod pomocniczych.
- Brak dodatkowych pomiarów kontrolnych.
- Nieuwzględnienie warunków gruntowych.
Sprawdzenie działania urządzeń różnicowoprądowych (RCD)
Cel pomiaru
Wyłączniki różnicowoprądowe chronią użytkownika przed porażeniem w przypadku uszkodzenia izolacji. Test RCD pozwala upewnić się, że wyłącznik zadziała przy określonym prądzie i w odpowiednim czasie.
Procedura
- Sprawdza się prąd wyzwalający (IΔ).
- Mierzy się czas wyłączenia (ts).
- Weryfikuje się działanie przyciskiem TEST.
- Uwzględnia się charakterystykę dla danego typu RCD (A, B, F).
Kryteria akceptacji
- Typ A: czas zadziałania ≤ 0,3 s przy IΔn.
- Typ B: czas zadziałania ≤ 0,3 s przy 2 × IΔn.
Typowe błędy
- Ograniczenie się tylko do przycisku TEST.
- Brak pomiaru czasu zadziałania.
- Niewłaściwy dobór typu RCD do charakteru obwodu (np. brak typu B w stacjach DC).
Pomiar skuteczności ochrony przeciwporażeniowej
Cel pomiaru
To badanie sprawdza, czy w przypadku zwarcia zabezpieczenia faktycznie odłączą zasilanie w czasie wymaganym normą.
Procedura
- W układach TN mierzy się impedancję pętli zwarciowej i sprawdza warunek Zs × Ia ≤ Uo.
- W układach TT weryfikuje się warunek RA × IΔn ≤ 50 V.
Kryteria akceptacji
- Dla obwodów końcowych ≤ 32 A – maksymalny czas wyłączenia 0,4 s (TN) lub 0,2–0,4 s (TT).
- Dla obwodów rozdzielczych – odpowiednio 5 s (TN) i 1 s (TT).
Typowe błędy
- Pomiar bez aktualnej kalibracji miernika.
- Błędna interpretacja wyników w układach TT.
- Nieuwzględnienie charakterystyki zabezpieczenia.
Dokumentacja – wspólny mianownik
Każdy pomiar musi być udokumentowany. Protokół powinien zawierać:
- dane stacji,
- użyty sprzęt,
- warunki pomiaru,
- wyniki i kryteria oceny,
- podpis osoby z kwalifikacjami D.
Brak takiego dokumentu oznacza, że pomiar formalnie nie istnieje – nawet jeśli został wykonany.
Dobre praktyki
- Zawsze wykonuj pomiary zgodnie z instrukcją producenta stacji.
- Dokumentuj wszystkie wyniki – nawet te „oczywiste”.
- Dbaj o regularną kalibrację mierników.
- Nie bagatelizuj wyników bliskich granicy akceptacji.
- Ustal harmonogram pomiarów okresowych i przestrzegaj go.
Podsumowanie
Rodzaje pomiarów elektrycznych w stacjach ładowania nie są przypadkowe – każdy z nich odpowiada za inny element bezpieczeństwa. Dopiero łącznie dają pełny obraz stanu instalacji.
- Pomiar ciągłości przewodów potwierdza, że obwód ochronny działa.
- Pomiar rezystancji izolacji chroni przed zwarciami i pożarem.
- Pomiar rezystancji uziemień weryfikuje skuteczność odprowadzenia prądów.
- Test RCD sprawdza, czy zabezpieczenie zadziała.
- Pomiar skuteczności ochrony potwierdza realną funkcjonalność systemu ochrony.
Zaniedbanie któregokolwiek z badań to poważne ryzyko – nie tylko techniczne, ale i prawne. Dlatego instalatorzy i operatorzy muszą traktować te pomiary jako fundament kultury bezpieczeństwa.
