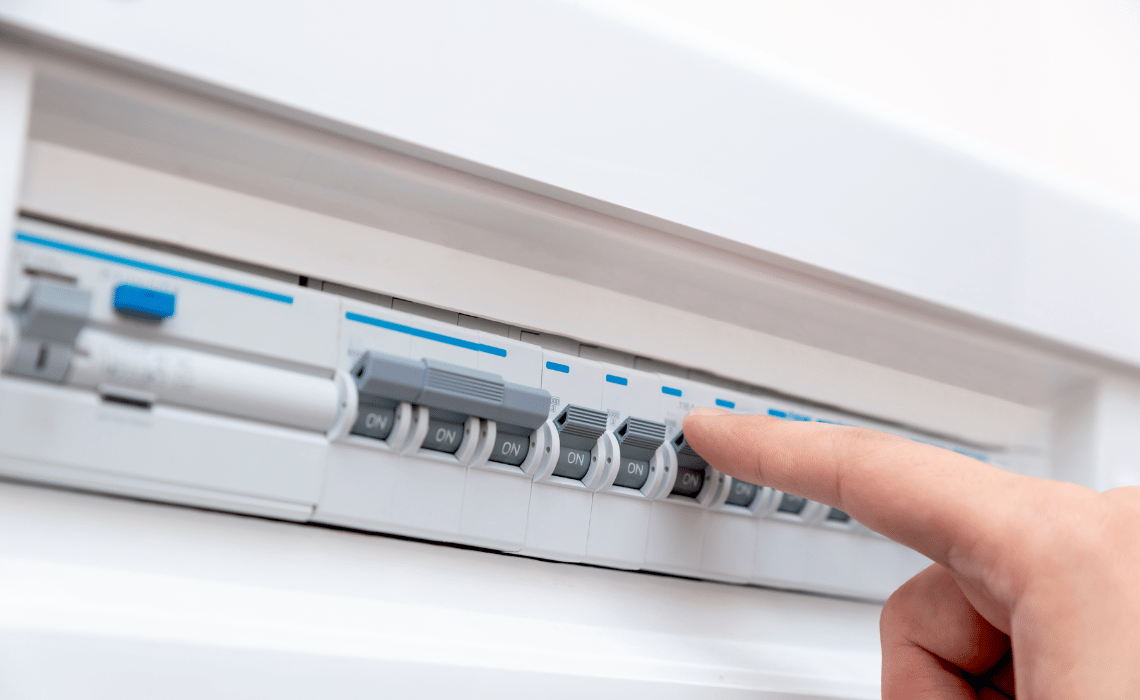

Wybijające zabezpieczenie podczas ładowania samochodu elektrycznego to jeden z najczęstszych problemów zgłaszanych przez użytkowników EV i hybryd plug in. Scenariusz zwykle wygląda podobnie: auto zaczyna się ładować, mija kilka minut albo godzina i nagle „ciemność widzę”. Rozdzielnica wyłącza obwód, stacja przestaje pracować, a użytkownik zaczyna podejrzewać uszkodzony wallbox albo awarię samochodu.
Tymczasem w praktyce problem bardzo często nie znajduje się ani w aucie, ani w samej ładowarce.
Elektromobilność po prostu stawia instalacji elektrycznej wymagania, których wcześniej mogła nigdy nie doświadczać. I wtedy wychodzą wszystkie kompromisy, uproszczenia oraz ograniczenia istniejącej infrastruktury.
Ładowanie samochodu elektrycznego to nie jest „zwykły odbiornik prądu”
Większość urządzeń domowych pracuje chwilowo. Czajnik pobiera dużą moc przez kilka minut. Piekarnik cyklicznie się dogrzewa. Klimatyzacja raz działa intensywnie, raz ogranicza pobór energii. Samochód elektryczny działa inaczej.
Wallbox 11 kW pobiera około 16 A na każdej fazie praktycznie bez przerwy przez wiele godzin. Stacja 22 kW może obciążać instalację nawet prądem 32 A. To długotrwałe i stabilne obciążenie, które bardzo mocno obciąża zabezpieczenia oraz całą instalację elektryczną.
Problem zaczyna się wtedy, gdy równocześnie działają inne energochłonne urządzenia:
- płyta indukcyjna,
- piekarnik,
- pompa ciepła,
- klimatyzacja,
- podgrzewacz wody,
- rekuperacja,
- sauna,
- fotowoltaika z magazynem energii.
Nagle okazuje się, że suma obciążeń przekracza możliwości zabezpieczenia głównego. A zabezpieczenie robi dokładnie to, do czego zostało stworzone — odcina zasilanie.
Jedna faza potrafi zrobić duży problem
Szczególnie często problemy pojawiają się przy samochodach jednofazowych. To bardzo typowe dla wielu hybryd plug in oraz części samochodów elektrycznych. Budynek może mieć instalację trójfazową, wallbox może być trójfazowy, ale sam pojazd i tak ładuje się tylko z jednej fazy. I właśnie wtedy zaczyna się zabawa.
Przykład?
Samochód pobiera 16–20 A z jednej fazy. Na tej samej fazie działa piekarnik, kilka gniazd i jeszcze płyta indukcyjna. Jeśli zabezpieczenie ma 25 A, przeciążenie jest praktycznie kwestią czasu.
Teoretycznie cały budynek ma „dużo mocy”. Problem polega na tym, że obciążenie nie rozkłada się równomiernie pomiędzy fazami.
W praktyce podczas audytów często widzimy sytuacje, w których:
- jedna faza jest przeciążona,
- druga pracuje lekko,
- trzecia praktycznie się nudzi.
A użytkownik zastanawia się, dlaczego „przecież mam siłę”.
RCD bardzo często jest źródłem problemów
Druga bardzo częsta przyczyna wybijania zabezpieczeń to wyłączniki różnicowoprądowe, czyli popularne RCD. I tutaj elektromobilność robi się już bardziej techniczna.
Podczas ładowania samochodu elektrycznego mogą pojawiać się składowe stałe prądu upływu DC. Klasyczne zabezpieczenia różnicowoprądowe nie zawsze radzą sobie z takim charakterem pracy. W efekcie RCD może wyłączać obwód mimo braku rzeczywistej awarii.
Dlatego infrastruktura ładowania wymaga stosowania odpowiednich zabezpieczeń:
- RCD typu A z detekcją 6 mA DC,
- albo pełnych zabezpieczeń typu B.
Wymagania te wynikają między innymi z norm dotyczących instalacji infrastruktury ładowania pojazdów elektrycznych. Same stacje ładowania również posiadają określone wymagania dotyczące zabezpieczeń oraz współpracy z instalacją elektryczną.
I właśnie tutaj pojawia się bardzo częsty problem rynkowy: ktoś montuje wallbox do istniejącej rozdzielnicy „na szybko”, bez analizy kompatybilności zabezpieczeń.
Na początku działa. Potem zaczynają się losowe wyłączenia. Raz po 5 minutach. Raz po godzinie. Raz tylko w nocy. Klasyka.
Przegrzewające się połączenia też potrafią wyłączać zabezpieczenia
Nie każdy problem musi wynikać z przeciążenia. Bardzo często winowajcą okazują się po prostu słabe połączenia elektryczne. Luźny zacisk, źle dokręcony aparat, utleniony przewód albo uszkodzona listwa rozdzielcza powodują wzrost rezystancji. A wzrost rezystancji oznacza temperaturę. Im wyższy prąd i dłuższy czas pracy, tym problem szybciej narasta.
W praktyce może to prowadzić do:
- nagrzewania zabezpieczeń,
- wyzwalania termicznego,
- spadków napięcia,
- niestabilnej pracy wallboxa,
- a w skrajnych przypadkach nawet do uszkodzenia instalacji.
Najgorsze jest to, że takie problemy potrafią rozwijać się miesiącami. Instalacja „działa”, ale pracuje już daleko poza komfortowymi warunkami.
Zła konfiguracja wallboxa też się zdarza
Czasami problem rzeczywiście znajduje się przy samej stacji ładowania. Najczęstsze błędy konfiguracji to:
- ustawiony zbyt wysoki prąd ładowania,
- brak limitów mocy,
- brak dynamicznego load balancingu,
- błędna konfiguracja faz,
- niepoprawna współpraca z licznikiem energii,
- nieprawidłowo ustawione priorytety obciążenia.
Efekt? Instalacja dostaje większe obciążenie, niż realnie jest w stanie obsłużyć.
Dlatego nowoczesne systemy coraz częściej wykorzystują dynamiczne zarządzanie mocą. Takie rozwiązania monitorują zużycie energii całego budynku i automatycznie ograniczają moc ładowania, gdy pojawia się ryzyko przeciążenia.
W praktyce oznacza to, że samochód może chwilowo ładować się wolniej, ale za to bez wyłączania całej instalacji.
Dlaczego diagnostyka musi obejmować cały system?
Przy problemach z ładowaniem EV bardzo łatwo wpaść w pułapkę wymiany przypadkowych elementów. Nowe RCD. Nowy wallbox. Nowy bezpiecznik. A problem dalej wraca.
Tymczasem poprawna diagnostyka powinna obejmować cały system:
- wartość zabezpieczenia głównego,
- bilans mocy budynku,
- rozkład obciążenia pomiędzy fazami,
- rodzaj zastosowanych RCD,
- przekroje przewodów,
- stan rozdzielnicy,
- temperaturę połączeń,
- konfigurację stacji ładowania,
- charakterystykę ładowania konkretnego pojazdu.
I bardzo często okazuje się, że problem nie znajduje się przy wallboxie, tylko kilka metrów dalej — w rozdzielnicy albo przy parametrach przyłącza budynku.
Wybijające zabezpieczenie to sygnał ostrzegawczy!
Najgorsze, co można zrobić, to ignorować problem. Jeżeli zabezpieczenie regularnie wyłącza się podczas ładowania samochodu elektrycznego, instalacja bardzo wyraźnie komunikuje, że pracuje na granicy swoich możliwości.
Czasami wystarczy drobna korekta konfiguracji. Czasami konieczna będzie modernizacja zabezpieczeń albo lepsze rozłożenie obciążeń pomiędzy fazami. W starszych budynkach bywa również potrzebne zwiększenie mocy przyłączeniowej.
Ale praktycznie zawsze warto potraktować taki problem poważnie.
Bo elektromobilność nie wybacza prowizorki. Samochód elektryczny potrafi codziennie przez wiele godzin obciążać instalację bardziej niż większość urządzeń w domu. I właśnie dlatego poprawny projekt, analiza techniczna oraz dobrze dobrane zabezpieczenia mają dziś dużo większe znaczenie niż jeszcze kilka lat temu.
Podsumowanie
Wybijające zabezpieczenie podczas ładowania EV nie musi oznaczać uszkodzonej ładowarki ani awarii samochodu.
Najczęściej problem wynika z:
- przeciążenia instalacji,
- nierównomiernego obciążenia faz,
- źle dobranych RCD,
- przegrzewających się połączeń,
- błędów konfiguracji wallboxa,
- ograniczeń istniejącej infrastruktury elektrycznej.
Nowoczesne systemy ładowania potrafią skutecznie zarządzać mocą i chronić instalację przed przeciążeniem, ale najpierw trzeba wiedzieć, z czym instalacja realnie ma do czynienia.
Dlatego w Greenkick zawsze zaczynamy od analizy technicznej całego systemu. Sprawdzamy nie tylko sam wallbox, ale również parametry budynku, rozdzielnice, zabezpieczenia i bilans mocy. Dzięki temu klient dostaje rozwiązanie, które działa stabilnie nie przez tydzień, ale przez lata.
