Jeszcze kilka lat temu odbiór instalacji elektrycznej kończył się najczęściej na wykonaniu standardowych pomiarów ochronnych. W przypadku stacji ładowania samochodów elektrycznych takie podejście nie jest już jednak wystarczające.
Nowoczesna stacja ładowania AC to nie zwykłe gniazdo zasilające. To zaawansowane urządzenie elektroniczne, które komunikuje się z pojazdem, steruje procesem ładowania i na bieżąco kontroluje bezpieczeństwo całego układu. Może się więc zdarzyć, że instalacja elektryczna przejdzie wszystkie wymagane pomiary, a mimo to samochód w ogóle nie rozpocznie ładowania.
Właśnie dlatego profesjonalne pomiary stacji ładowania obejmują dziś dwa uzupełniające się obszary:
- ocenę bezpieczeństwa instalacji elektrycznej,
- testy funkcjonalne wykonywane przy użyciu adaptera EVSE.
Dopiero połączenie obu etapów daje pewność, że infrastruktura będzie działała prawidłowo zarówno od strony elektrycznej, jak i użytkowej.
Czym różni się stacja ładowania od zwykłego gniazdka?
Na pierwszy rzut oka wallbox lub stacja AC wygląda bardzo niepozornie.
Obudowa, przewód lub gniazdo Type 2 i zasilanie elektryczne – wydawałoby się, że to wszystko.
W rzeczywistości jednak stacja ładowania jest inteligentnym urządzeniem zgodnym z normą IEC 61851, które przez cały czas prowadzi komunikację z samochodem elektrycznym. Dopiero po wymianie odpowiednich sygnałów pozwala na rozpoczęcie ładowania.

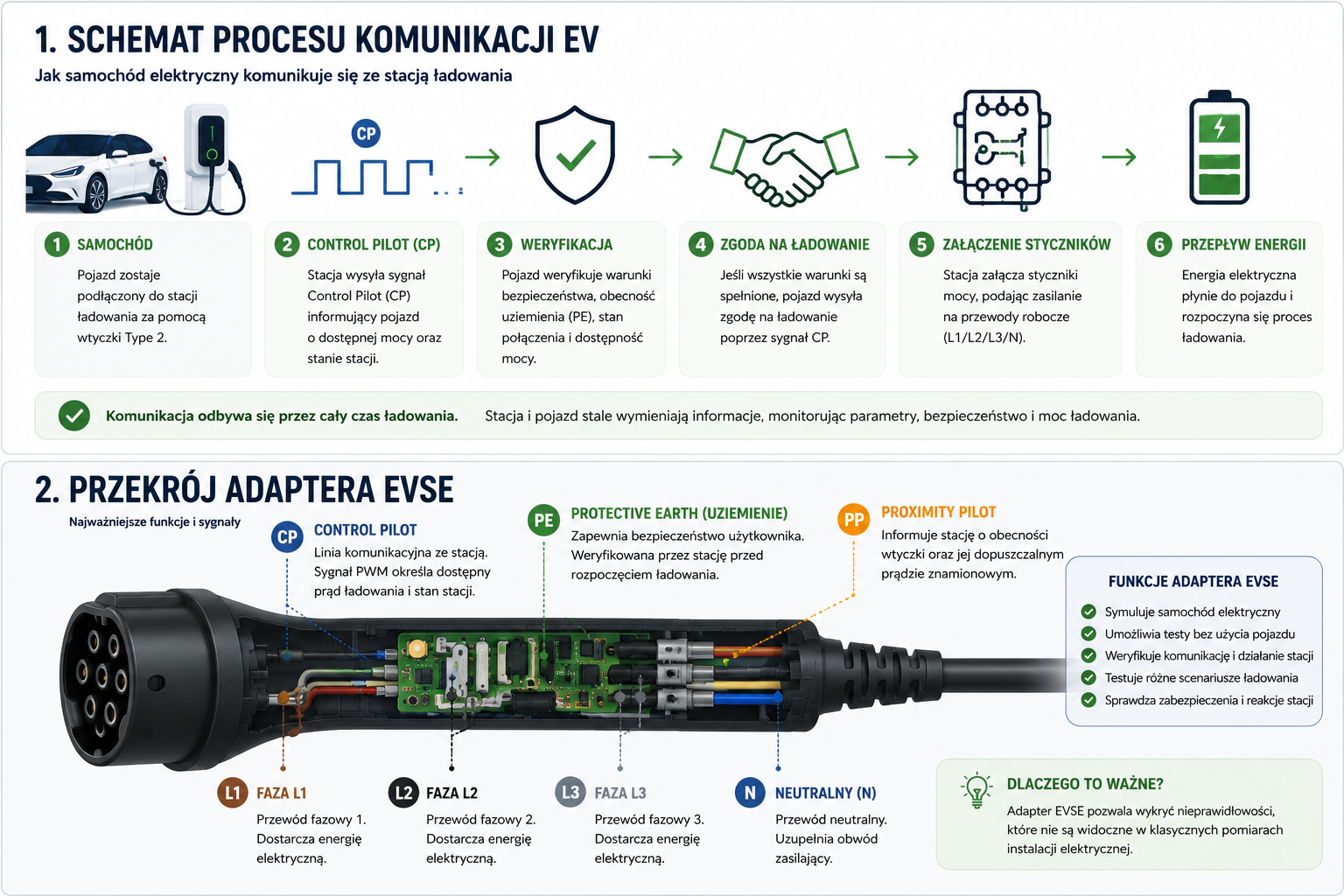

Cały proces wygląda mniej więcej następująco:
- wykrycie podłączenia przewodu,
- identyfikacja pojazdu,
- wymiana informacji przez sygnał Control Pilot (CP),
- określenie maksymalnego dostępnego prądu ładowania,
- sprawdzenie warunków bezpieczeństwa,
- zamknięcie styczników i rozpoczęcie przepływu energii.
Jeżeli którykolwiek z tych etapów zakończy się niepowodzeniem, ładowanie po prostu się nie rozpocznie.
I właśnie tego nie pokażą klasyczne pomiary instalacji elektrycznej.
Dlaczego standardowe pomiary instalacji nie wystarczą?
Podczas odbioru nowej instalacji elektryk wykonuje szereg obowiązkowych pomiarów ochronnych.
Najczęściej obejmują one:
- ciągłość przewodów ochronnych PE,
- rezystancję izolacji,
- impedancję pętli zwarcia,
- skuteczność ochrony przeciwporażeniowej,
- sprawdzenie działania wyłączników różnicowoprądowych.
To absolutna podstawa bezpieczeństwa każdej instalacji elektrycznej.
Problem polega na tym, że wszystkie te badania dotyczą wyłącznie instalacji zasilającej.
Nie odpowiadają natomiast na pytanie:
Czy sama stacja ładowania działa prawidłowo i będzie współpracowała z samochodem?
Można więc otrzymać komplet prawidłowych wyników pomiarów, a mimo to użytkownik po podłączeniu auta zobaczy jedynie komunikat o błędzie.
Najczęstszy błąd podczas odbiorów stacji ładowania
To sytuacja, która w praktyce zdarza się częściej, niż mogłoby się wydawać.
Wykonawca:
- wykonuje pomiary elektryczne,
- sporządza protokół,
- przekazuje inwestycję.
Kilka dni później inwestor próbuje pierwszy raz naładować samochód.
I okazuje się, że:
- ładowanie nie startuje,
- pojawiają się błędy komunikacji,
- stycznik nie załącza zasilania,
- stacja zgłasza awarię.
Z punktu widzenia użytkownika nie ma znaczenia, że rezystancja izolacji wynosi 999 MΩ.
Jeżeli samochód nie może się ładować, infrastruktura nie spełnia swojej funkcji.
Czym jest adapter EVSE?

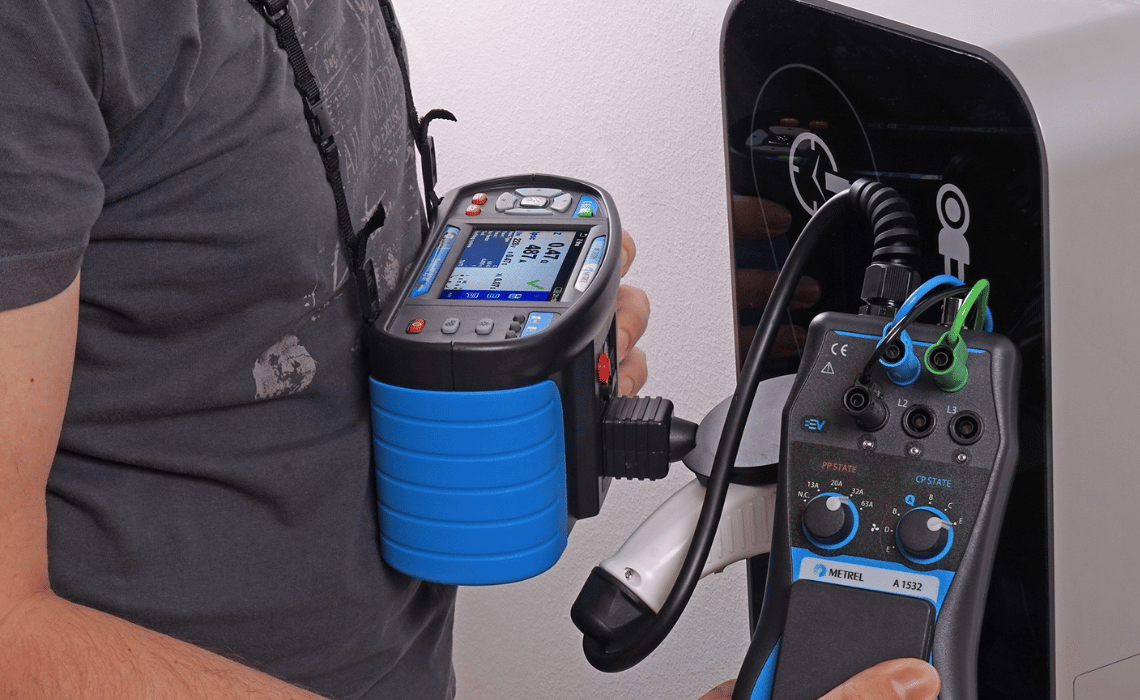

Adapter EVSE (Electric Vehicle Supply Equipment Adapter) to specjalistyczne urządzenie wykorzystywane podczas pomiarów i diagnostyki stacji ładowania.
Najprościej mówiąc — symuluje samochód elektryczny.
Dzięki temu stacja „myśli”, że została podłączona do prawdziwego pojazdu i przechodzi wszystkie etapy komunikacji dokładnie tak, jak podczas normalnego ładowania.
To pozwala wykonywać testy:
- bez obecności samochodu,
- w kontrolowanych warunkach,
- wielokrotnie i w sposób powtarzalny.
Dla serwisanta oznacza to możliwość sprawdzenia praktycznie całej logiki działania urządzenia.
Co można sprawdzić za pomocą adaptera EVSE?
Zakres możliwości jest znacznie większy niż tylko „czy stacja działa”.
Profesjonalny adapter EVSE umożliwia między innymi sprawdzenie:
- komunikacji pomiędzy stacją a pojazdem,
- poprawności sygnału Control Pilot (CP),
- obecności sygnału Proximity Pilot (PP),
- reakcji na podłączenie przewodu,
- reakcji na odłączenie pojazdu,
- poprawności załączania styczników,
- działania blokady przewodu,
- poprawności uruchamiania ładowania,
- działania zabezpieczeń,
- ograniczania prądu ładowania,
- reakcji na wybrane stany awaryjne.
To właśnie te funkcje odpowiadają za zdecydowaną większość problemów zgłaszanych później przez użytkowników.
Dlaczego diagnostyka komunikacji jest tak ważna?
Wielu użytkowników jest przekonanych, że po podłączeniu przewodu samochód natychmiast zaczyna pobierać energię.
Tak jednak nie jest.
Najpierw odbywa się pełna procedura komunikacji.
Stacja i pojazd wymieniają informacje dotyczące:
- gotowości do ładowania,
- maksymalnego dopuszczalnego prądu,
- stanu przewodu,
- poprawności połączenia,
- warunków bezpieczeństwa.
Dopiero po zakończeniu tego procesu zamykane są styczniki zasilające.
Jeżeli którykolwiek z sygnałów jest nieprawidłowy, energia nie zostanie podana.
To właśnie dlatego adapter EVSE stał się podstawowym narzędziem wykorzystywanym podczas profesjonalnych odbiorów i serwisów stacji ładowania.

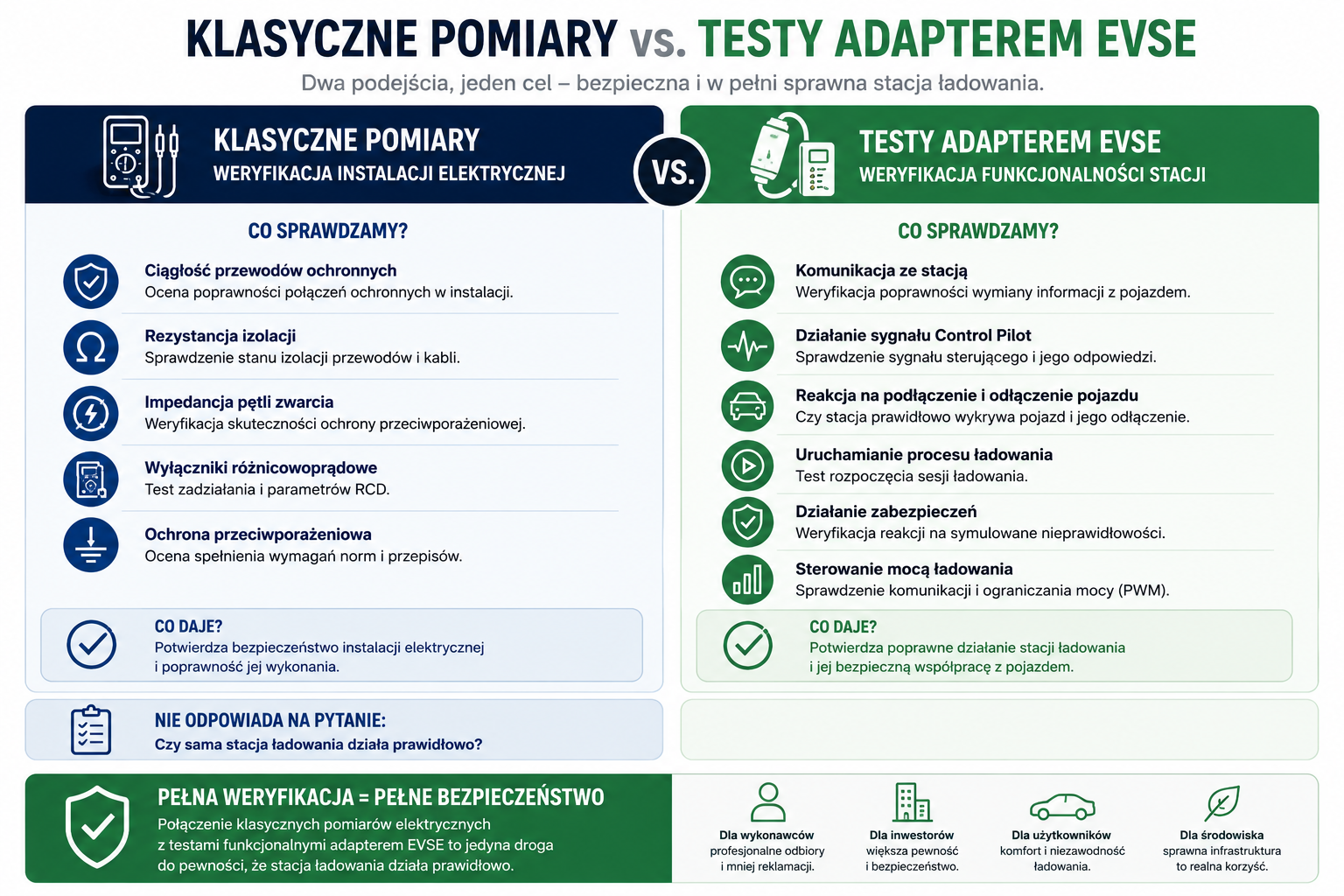

Adapter EVSE i klasyczne pomiary – dlaczego jedno nie zastępuje drugiego?
Czasami można spotkać się z opinią, że skoro wykonano test adapterem EVSE, nie ma potrzeby wykonywania standardowych pomiarów elektrycznych.
To błędne założenie.
Oba rodzaje badań odpowiadają za zupełnie inne obszary.
Pomiary elektryczne odpowiadają za:
- bezpieczeństwo instalacji,
- ochronę przeciwporażeniową,
- poprawność zabezpieczeń,
- stan przewodów i połączeń.
- Adapter EVSE odpowiada za:
- funkcjonalność stacji,
- komunikację z pojazdem,
- poprawność procesu ładowania,
- reakcję urządzenia na różne stany pracy.
Dopiero wykonanie obu etapów pozwala uznać odbiór za kompletny.
Jak wygląda profesjonalny proces testowania stacji ładowania?
Kompleksowy odbiór infrastruktury ładowania przebiega etapowo.
Najpierw wykonywane są standardowe pomiary instalacji elektrycznej.
Po ich zakończeniu rozpoczynają się testy funkcjonalne.
Typowa procedura obejmuje:
- kontrolę wizualną urządzenia,
- pomiary instalacji elektrycznej,
- podłączenie adaptera EVSE,
- symulację różnych stanów pojazdu,
- sprawdzenie komunikacji Control Pilot,
- weryfikację działania zabezpieczeń,
- test poprawności rozpoczęcia i zakończenia ładowania,
- sporządzenie pełnego protokołu z badań.
Takie podejście pozwala wykryć usterki, które często pozostają niewidoczne podczas samych pomiarów elektrycznych.
Dlaczego regularne testy stacji ładowania są tak ważne?
Wiele osób zakłada, że skoro stacja została poprawnie uruchomiona, będzie działała bezawaryjnie przez kolejne lata.
Niestety nie zawsze tak jest.
Urządzenia pracują często przez kilkanaście godzin dziennie, są narażone na:
- zmienne warunki atmosferyczne,
- wilgoć,
- zabrudzenia,
- wahania temperatur,
- intensywną eksploatację,
- zużycie elementów mechanicznych i elektronicznych.
Dlatego producenci oraz dobrzy wykonawcy zalecają wykonywanie okresowych przeglądów wraz z pomiarami i testami funkcjonalnymi. W instrukcjach serwisowych producentów stacji ładowania można znaleźć zalecenia dotyczące regularnych badań kontrolnych, pomiarów elektrycznych oraz okresowych przeglądów urządzeń.
Ma to szczególne znaczenie w przypadku:
- firm,
- hoteli,
- galerii handlowych,
- parkingów publicznych,
- wspólnot mieszkaniowych,
- flot samochodowych.
Każda niedostępna stacja oznacza nie tylko problem techniczny, ale często również realne koszty i niezadowolenie użytkowników.
Jakie korzyści daje stosowanie adaptera EVSE?
Profesjonalna diagnostyka pozwala wykryć problemy znacznie wcześniej niż podczas codziennego użytkowania.
Korzyści są odczuwalne dla wszystkich uczestników inwestycji.
Dla wykonawcy:
- profesjonalny odbiór instalacji,
- ograniczenie reklamacji,
- większa pewność poprawności montażu.
Dla inwestora:
- pewność prawidłowego działania infrastruktury,
- mniejsze ryzyko kosztownych awarii,
- łatwiejsze planowanie serwisu.
Dla użytkownika:
- bezproblemowe rozpoczęcie ładowania,
- wyższy poziom bezpieczeństwa,
- większa dostępność stacji.
Podsumowanie
Współczesna stacja ładowania samochodów elektrycznych jest zaawansowanym urządzeniem elektronicznym, którego poprawne działanie zależy nie tylko od jakości instalacji elektrycznej, ale również od prawidłowej komunikacji z pojazdem oraz poprawnego działania układów sterowania.
Dlatego profesjonalny odbiór infrastruktury ładowania nie powinien kończyć się na wykonaniu klasycznych pomiarów elektrycznych. Równie ważne są testy funkcjonalne realizowane przy użyciu adaptera EVSE, które pozwalają zweryfikować cały proces ładowania – od wykrycia pojazdu aż po bezpieczne rozpoczęcie i zakończenie sesji.
